Otóż poszukuję rozwiązania obniżenia o około 20V napięcia zmiennego 110V z uzwojenia wtórnego transformatora. Porady typu odwiń kilka zwoi lub daj mocny rezystor odpadają raz, że trafo jest w kubkach i zalakierowane, dwa rezystory wydzielają dużo ciepła wewnątrz obudowy wzmacniacza. Użyłem dwa równolegle 130R/18W, czyli 65R/36W uzyskując zamierzone napięcie a i tak okropnie się grzały. Dodam, że z głównego napięcia żarzę lampy szeregowo i powielam to napięcie x2 dla anodowego. Wpadłem na pomysł zastosowania na wtórnym triaka z regulacją napięcia wyjściowego jak w typowym ściemniaczu oświetlenia, ale mimo, że taki układ działa, to transformator wchodzi w głośne oscylacje "tykanie". Chciałbym to rozwiązanie ulepszyć, bo nie powoduje żadnego wydzielania ciepła, oraz co ciekawe nie wprowadza "słyszalnych" zakłóceń do dźwięku nawet w obecnej wersji. Załączam schemat. Widziałem takie rozwiązania, ale na uzwojeniu pierwotnym, czego nie mogę zrobić, bo by to miało wpływ na spadek napięcia żarzenia. Zastanawia mnie czemu transformator "próbkuje".

[Andrew]

Triak silnie odkształca sinusoidę, generuje mnóstwo harmonicznych. Zawsze się znajdzie taka, która przejawia tendencje rezonansowe z innymi elementami obwodu...

[AZ12]

A może by tak dodać niewielki dławik włączony między uzwojeniem wtórnym transformatora, a prostownikiem. Sposób ten sprawdzi się przy stałym poborze prądu.

[Einherjer]

Raczej dodałbym drugi mały transformator 230V/20V i jego uzwojenie wtórne włączył szeregowo z uzwojeniem wtórnym istniejącego transformatora, tak żeby napięcia się odjęły.

[saico]

No i znalazłem, potrzebny spadek uzyskałem dając elektrolit 47uF zbocznikowany rezystorem 1M i wpiętym szeregowo przed samym powielaczem. Proste a zarazem genialne:)

[Tomasz Gumny]

Gdybym miał wybierać: 6W na rezystorze czy zależność napięcia anodowego od pojemności kondensatora elektrolitycznego, wybrałbym to pierwsze. Chyba, że zamiast elektrolitycznego dałoby się wstawić kilka foliowych.

[AZ12]

Użycie kondensatora elektrolitycznego do zmniejszenia napięcia spowoduje jego szybkie zużycie silnymi impulsami prądowymi prostownika, dlatego zasugerowałem zastosowanie dławika.

[saico]

Tyle, że ja już pisałem o użyciu rezystorów o dużej mocy na uzwojeniu wtórnym a i tak wydzielały bardzo dużo ciepła. Użycie kilkunastu kondensatorów MKP minimum na 250V by osiągnąć zamierzoną pojemność, dało by wielki monoblok a jednego 47uF/250V to bagatela 100zł mija się z celem - http://www.aliexpress.com/item/Safety-B ... 42751.html.

[Tomasz Gumny]

Masz tam połączenie szeregowe (47+150)uF=36uF. Taką pojemność można uzyskać z 7..8 kondensatorów 4.7uF/160V:
http://www.tme.eu/pl/details/mks4-4.7u_ ... 06b00kssd/#
http://www.tme.eu/pl/details/jfgc-4.7u_ ... 47uf-250v/#

[saico]

Rzeczywiście, skoro tak, równie dobrze mógłbym zastosować zwykły elektrolit 33uF/250V, bo to typowa aplikacja powielacza napięcia - nie widziałem by ktoś mieszał MKP z EL-kami. Zrobię testy wieczorem, czy to zadziała.

[_idu]

Wpadłem na pomysł zastosowania na wtórnym triaka z regulacją napięcia wyjściowego jak w typowym ściemniaczu oświetlenia

No i słusznie. Tanie proste. W latach 90-tych sprzedawano na "zachodzie" konwertery AC 220/110V właśnie na triaku jako tańsza, lżejszą i mniejszą alternatywę dla transformatorów. . Jedyna wada że 100 razy sekundę generujesz zakłócenia. Na pierwotnym to chociaż trafo trochę je stłumi, ale na wyjściu...
można inaczej ale to później.

Zastanawia mnie czemu transformator "próbkuje".

Bo załączmy go impulsowo. Nagle podajemy napięcie a magneotstrykcja oraz luzy wynikające z niechlujnego złożenia rdzenia robią swoje.
Można popróbować zmniejszyć czas narastania impulsu podczas załączenia triak'a ale uważając aby nie schodzic z cos(fi) bo mona traka nie włączyć.

Alternatywą dla regulatora fazowego może być zwykła przetwornica obniżająca napięcie w tej roli. Pracując na wysokiej częstotliwości rzędu 70 - 150 kHz nie musimy sie martwic o wysoki poziom filtracji. Prosty układ klucz, dioda, cewka i kondesator. Przy okazji masz stabilizację napięcia i filtrację tętnień 100Hz.
Natężenie prądu grubo poniżej ampera, czyli niewielki rdzeń ferrytowy, mało zwojów i heja. Sprawność 75% to tak bez starannej optymalizacji do uzyskania

[Tomasz Gumny]

[...] to typowa aplikacja powielacza napięcia - nie widziałem by ktoś mieszał MKP z EL-kami.

...bo zwykle dąży się do jak najmniejszych strat napięcia, więc pojemności dobiera się z dużym zapasem.
A może inaczej: LNK306 plus dławik i kilka innych elementów dyskretnych?

[saico]

Ciekawy układ... ciekawe jak temperaturowo by sobie radził. Sam wzmacniacz pobiera 135mA przy 200V z powielaczem 370mA, który by wtedy odpadł. I nawet jest na aukcji - http://allegro.pl/show_item.php?item=4369318711.

[Tomasz Gumny]

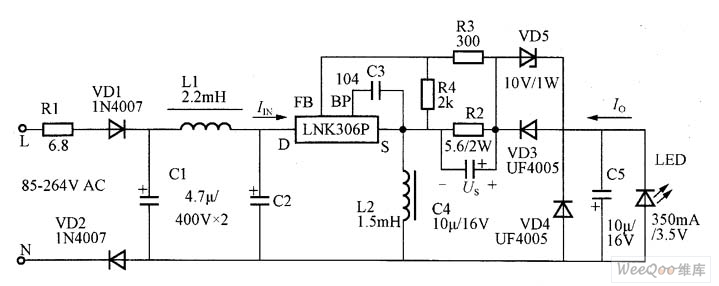

Wystarczy podstawowa aplikacja:

[saico]

Wersja z kondensatorem 33uF na wejściu spełniła zadanie.
