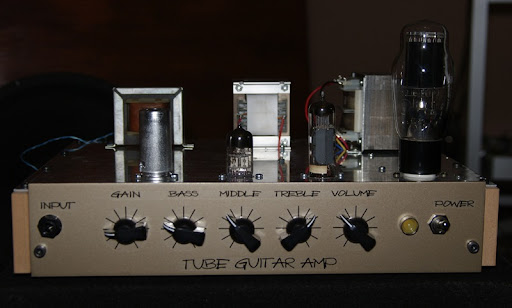

To i ja się pochwalę swoją wariacją na temat Atoma

i obudowany

pozdrawiam

Pomijając sens stosowania prostownika na lampie w konstukcji SE, to można było spokojnie dać EZ80 zamiast takiego potwora

Pozatym całkiem fajnie wyszło. Co to za transformatory?

Ten na środku to zapewne dławik.

Sens sensem, ma prostować napięcie i to robi
Miałem trafo z odczepem 5V to dlaczego by nie.
Ten w środku to dławik, trafo głośnikowe na razie tg2,5. Muszę przerobić trochę prowizoryczną nawijarkę i nawinę trafko dla porównania.
Co do diod, to mam parę różnych a do zdjęcia akurat załapała się 5C3S
pozdrawiam

Zaekranowałem przewody od Gaina. W taki ciekawy sposób, że zrobiłem skrętkę, gdzie jedna część poszła do pot'a a druga do obudowy jedną stroną. Pisk znikł. Widocznie przewód zbierał jakieś śmieci z kosmosu . Musze jeszcze pokombinować z resztą. Na kanale czystym zupełna cisza po rozkręceniu gaina i volume na maxa, zarówno z wpięta gitarą jak i otwartym jackiem. Na przesterowanym jeszcze jest delikatny szum z otwartym jackiem jak i wpiętą gitarą, przy gainie i volume na 10. Teraz się zastanawiam jaki jest akceptowany poziom szumów. Jako idealista romantyk oczywiście będę dążył do ideału
